Động cơ giảm tốc còn gọi là motor giảm tốc, thiết bị cơ khí này giúp motor có tốc độ trục quay theo ý muốn khi truyền động. Tốc độ chậm lại giúp lực momen mạnh hơn và khả năng xử lý công việc chuẩn xác hơn.
Sau đây là các loại motor giảm tốc quan trọng trên thị trường
1) Động cơ giảm tốc thương hiệu Đài Loan

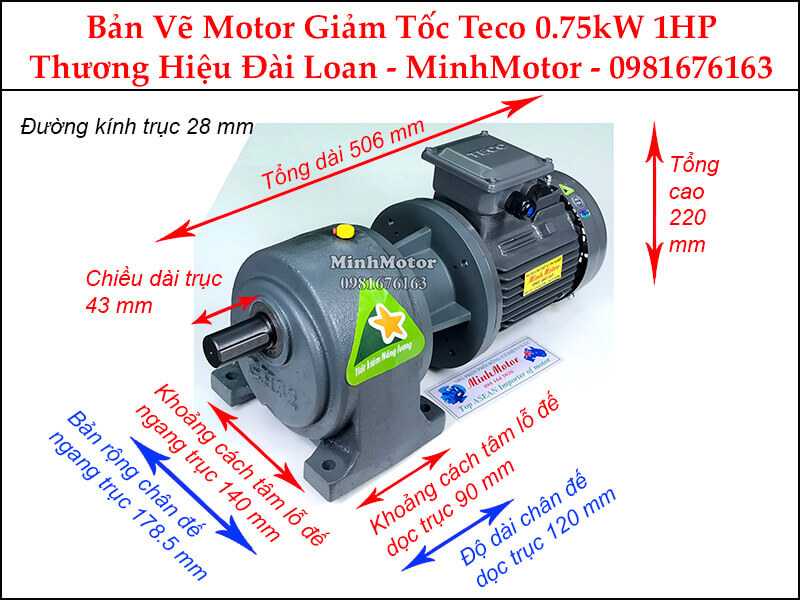

Động cơ giảm tốc Đài Loan chân đế có công suất phổ biến từ 1Hp đến 7.5Hp, ví dụ bản vẽ 1Hp có thông số như sau:
- Tổng dài 560 – 780 mm
- Tổng cao 218 – 345 mm
- Chiều dài trục 55 – 80mm
- Đường kính trục 32 – 50 mm

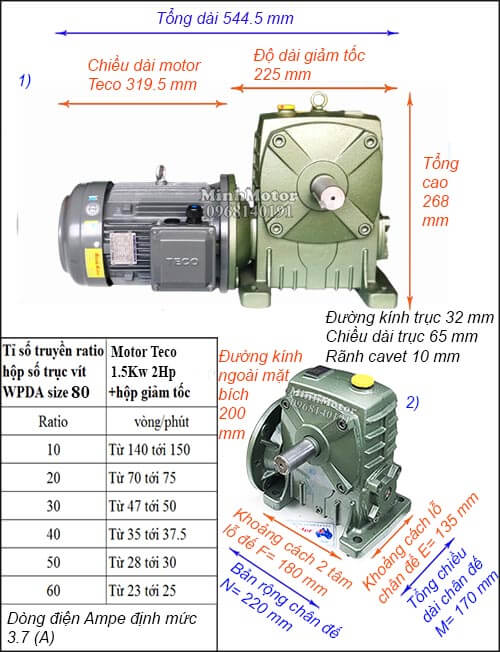

Motor giảm tốc Đài Loan gắn hộp giảm tốc trục ra vuông góc có công suất phổ biến 1Hp, 1.5Hp, 2Hp, 3Hp, 4Hp, 5Hp, 7.5Hp, ví dụ bản vẽ 2Hp có kích thước như sau:
- Tổng dài 455 – 834 mm
- Tổng cao 202 – 448 mm
- Đường kính trục 28 – 60 mm
- Đường kính ngoài mặt bích 200 – 300 mm
2) Motor giảm tốc Nhật bản

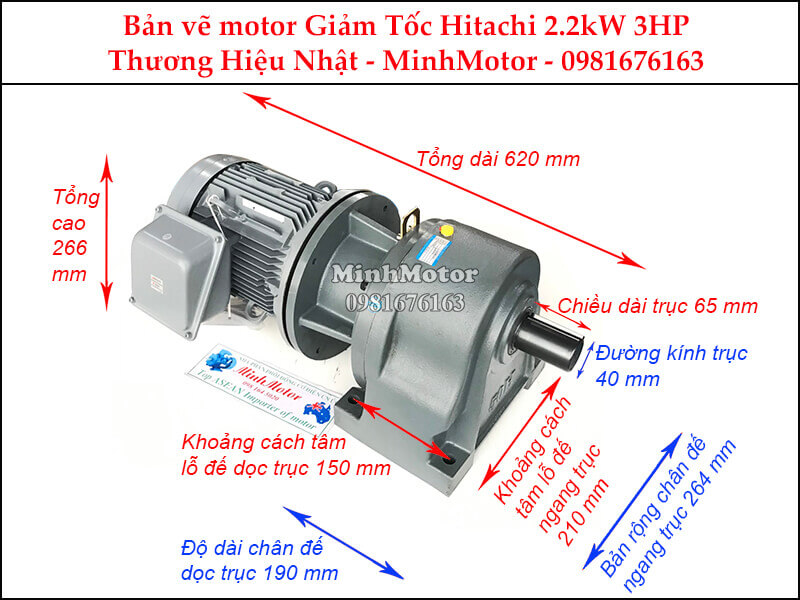

Motor giảm tốc Nhật Bản mặt bích có công suất phổ biến từ 1 ngựa đến 7.5 ngựa, ví dụ bản vẽ 3 ngựa có thông số như sau:
- Tổng dài 495 – 745 mm
- Tổng cao 186 – 318 mm
- Đường kính trục 28 – 50 mm
Động cơ giảm tốc Nhật Bản liền hộp giảm tốc trục úp ngửa có công suất phổ biến từ 0.75kw, 1.1Kw, 1.5Kw, 2.2Kw, 3Kw, 3.7Kw, 5.5Kw.

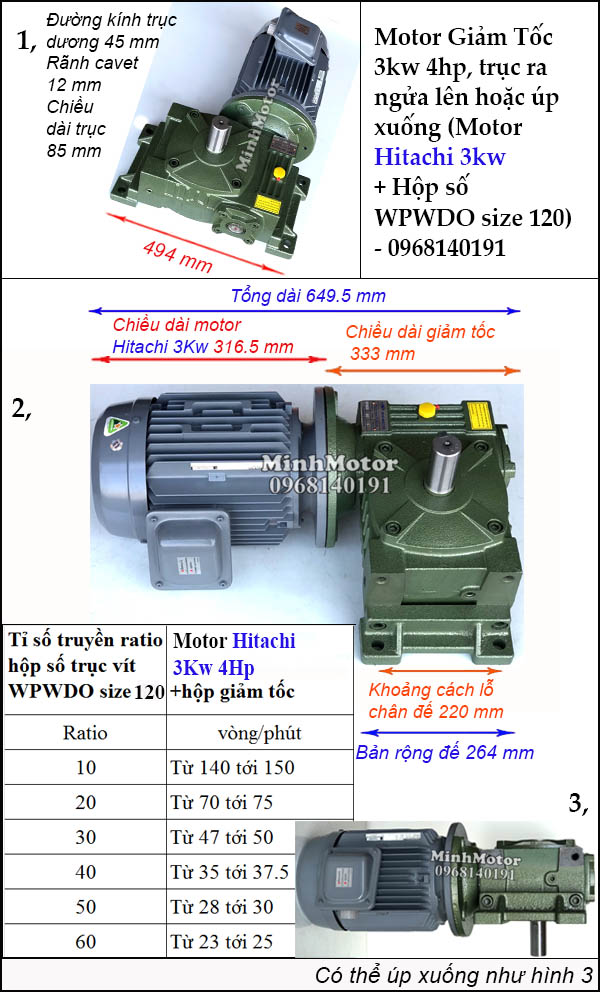

Nhìn bản vẽ dưới đây hình 1, 2 được gắn với hộp giảm tốc ZQ trục ngửa và có thể úp động cơ giảm tốc xuống như hình 3, ví dụ bản vẽ 3kw có kích thước như sau:
- Khoảng cách lỗ chân đế 120 – 290 mm
- Bản rộng đế 152 – 345 mm
- Đường kính trục dương 28 – 60 mm
- Rãnh cavet 7 -18 mm
3) Động cơ giảm tốc Đức

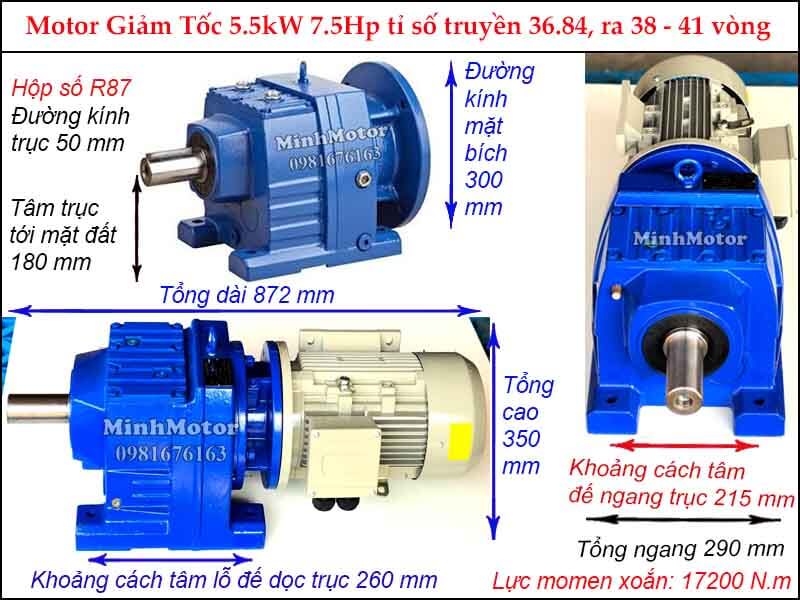

Động cơ giảm tốc Đức tải nặng R loại 1 cấp có ratio tỉ số truyền thông dụng từ 10 đến 60, ví dụ bản vẽ 5.5Kw 7.5Hp tỉ số truyền 36.84 có kích thước như sau:
Motor giảm tốc Đức loại 2 cấp ít được sử dụng hơn, ứng dụng trong môi trường làm việc tải nặng hơn, cần cho ratio tỉ số truyền lớn hơn từ 200 đến 1000

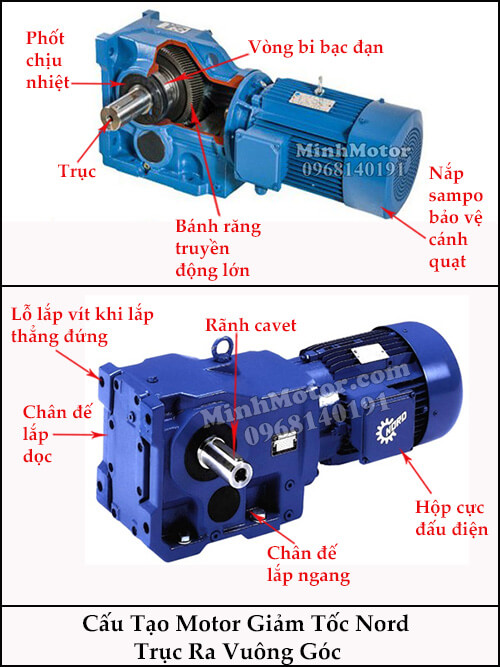

Cấu tạo motor giảm tốc bánh răng côn thương hiệu Đức gồm các bộ phận quan trọng như sau: nhìn vào hình trên ta có thể thấy nắp sampo bảo vệ cánh quạt, chân đế lắp ngang, chân đế lắp dọc, hộp cực đấu điện, phốt chịu nhiệt, hộp cực đấu điện, bánh răng truyền động lớn, …

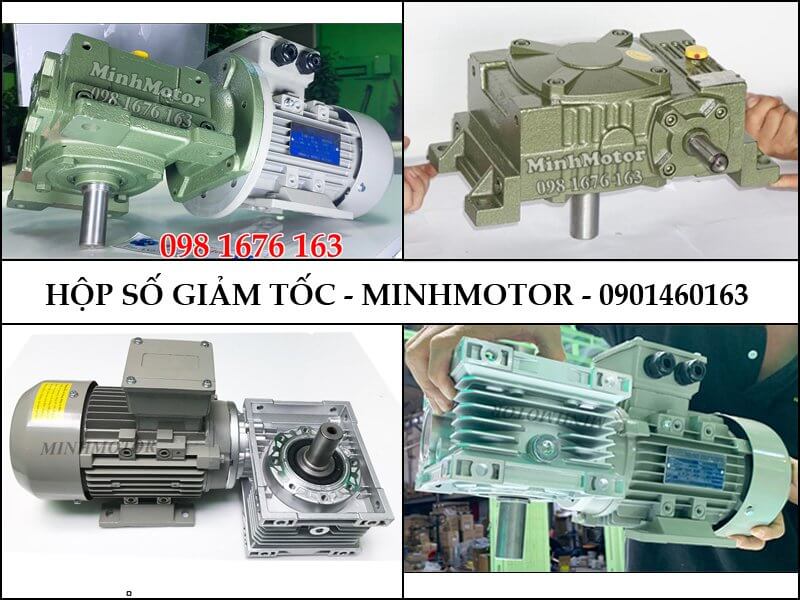

4) Motor giảm tốc trục vuông góc

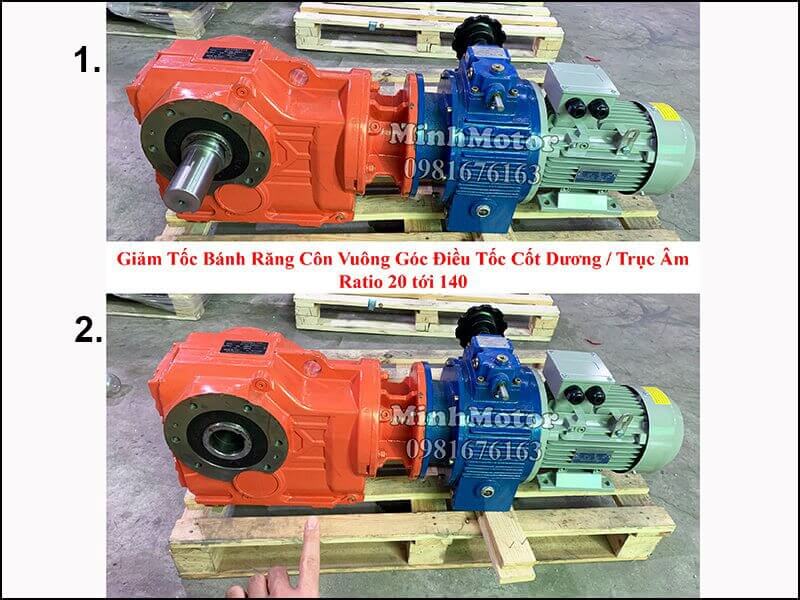

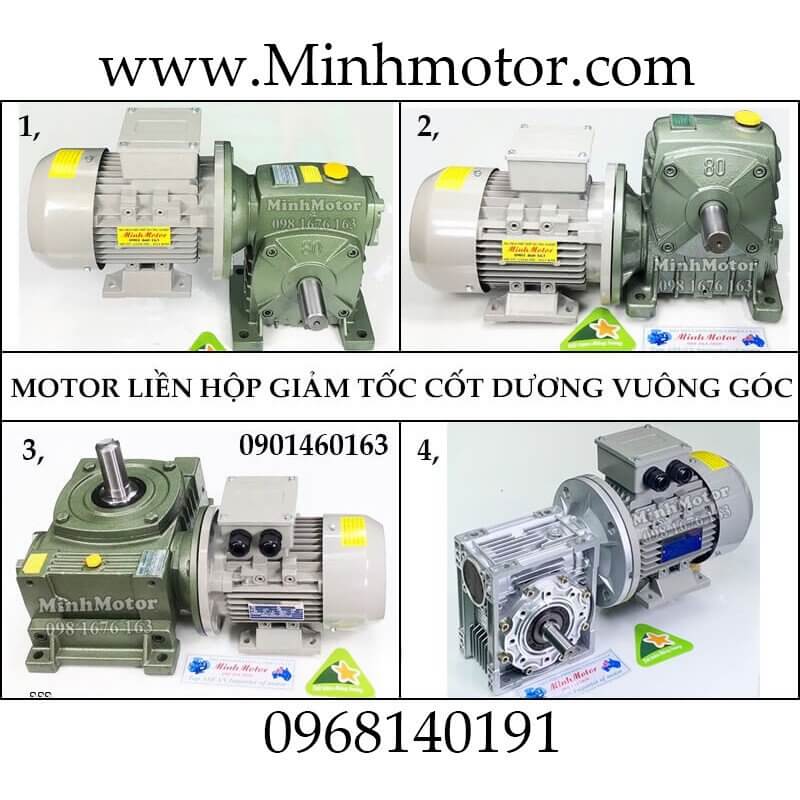

Motor giảm tốc trục vuông góc cốt ngang gồm hộp giảm tốc cốt ngang gắn với motor 0.75Kw, 1.1Kw, 1.5Kw, 2.2Kw, 3Kw, 3.7Kw, 5.5Kw, 7.5Kw có trục ra là trục âm hoặc trục dương vuông góc 90 độ so với trục vào.
Tỷ số truyền thông dụng từ 10, 20, 30, 40, 50, 60 vòng/phút số vòng ra tương ứng: 140, 70, 47, 28, 23
Thường được lắp với hộp giảm tốc úp hoặc ngửa tùy theo nhu cầu và mục đích sử dụng với các size thông dụng: 60, 70, 80, 100, 120, 135, 155, 175.
Motor giảm tốc điều chỉnh tốc độ có tác dụng giảm tốc độ động cơ điện sau đó thay đổi vận tốc. Cấu tạo gồm động cơ điện 3 pha hoặc 1 pha liền hộp giảm tốc có gắn điều tốc cơ.
5) Động cơ giảm tốc trục song song
Trục ra của motor và hộp giảm tốc song song với nhau gọi là hộp số F. 3 Loại phổ biến của động cơ giảm tốc F như sau: F – FF – FAF

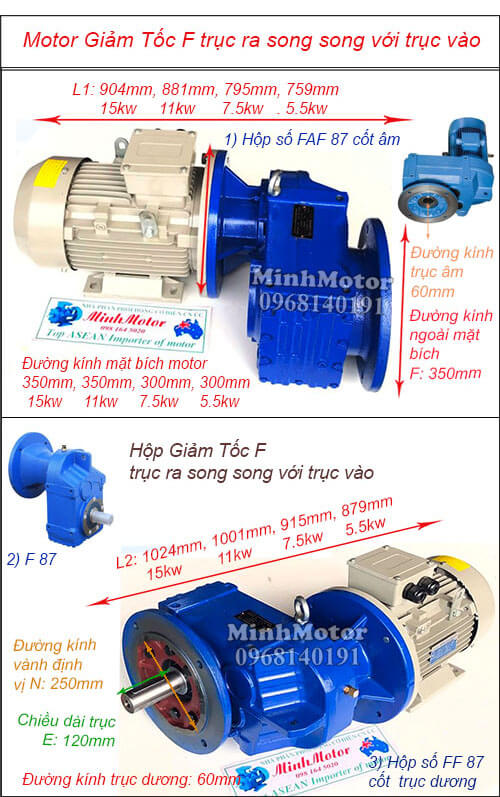

Động cơ giảm tốc trục song song có công suất thông dụng từ 1Hp tới 15Hp, ví dụ bản vẽ 7.5Hp 10Hp 15Hp 20Hp hộp số F87 có kích thước như sau:

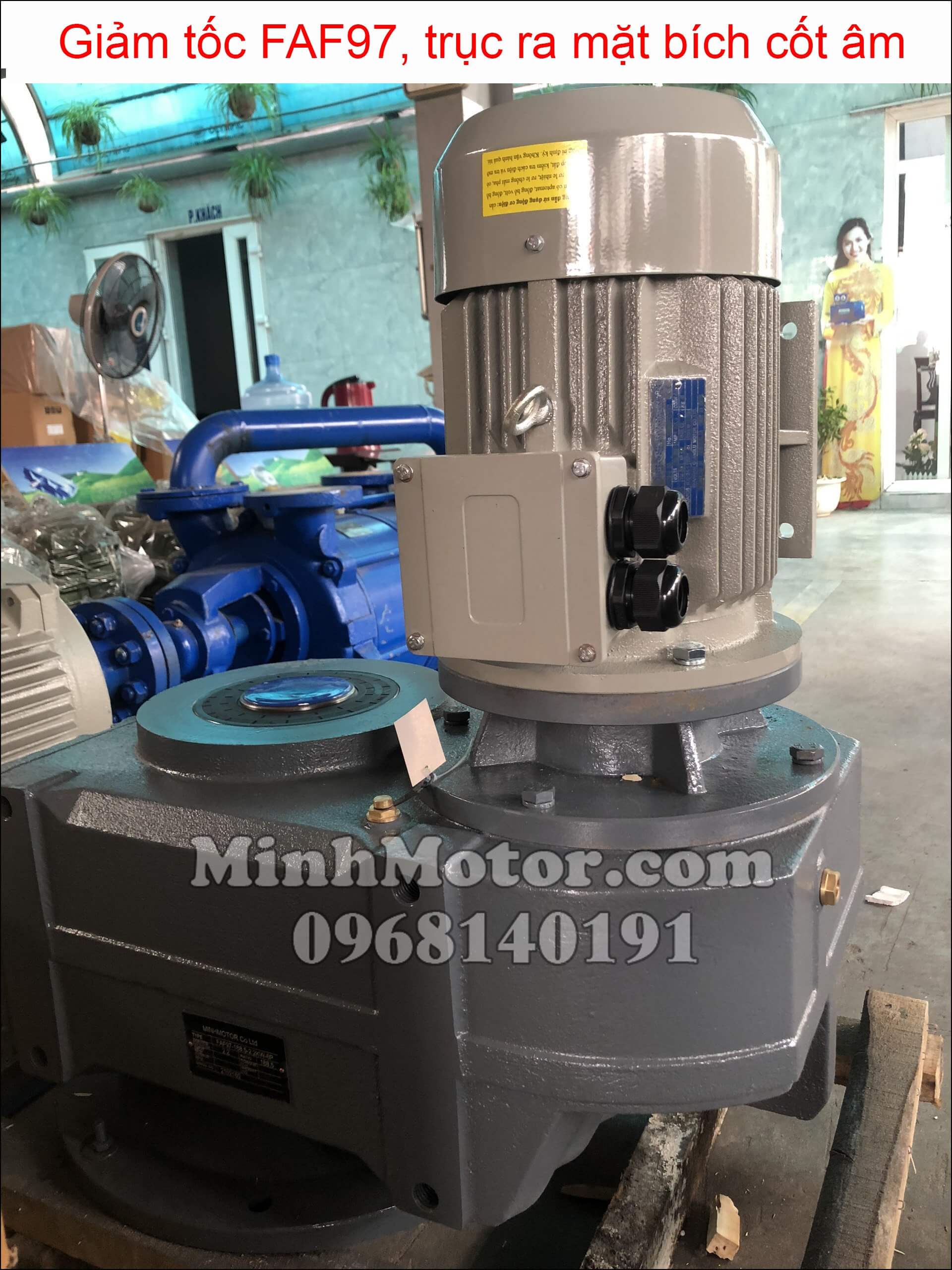

Khi úp xuống motor giảm tốc FAF mặt bích có kết cấu như sau
6) Motor giảm tốc mặt bích

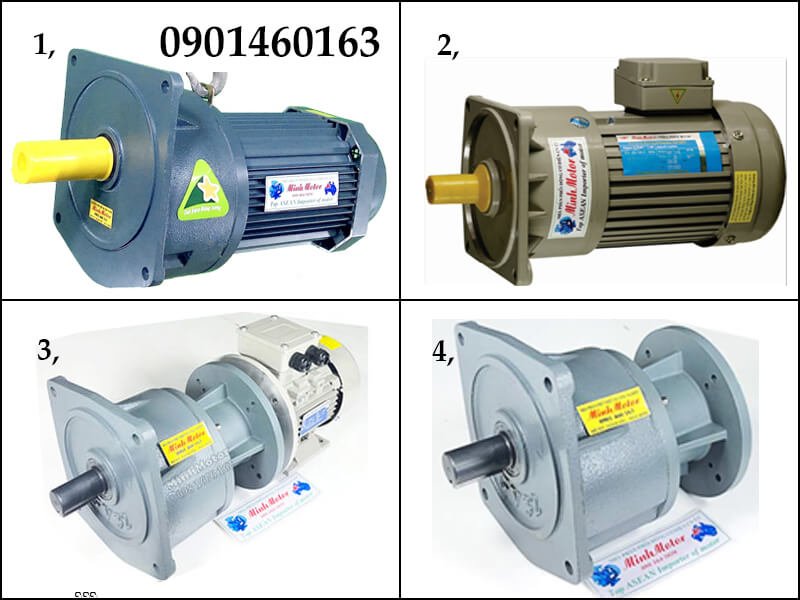

Ảnh 1 và 2 là Động cơ liền giảm tốc mặt bích, ảnh 3 và 4 là đầu hộp số mặt bích liền motor bích. Tính năng của loại rời là đắt hơn và linh động hơn trong tháo lắp, khi motor hỏng thì hộp số chưa hỏng, và ngược lại.

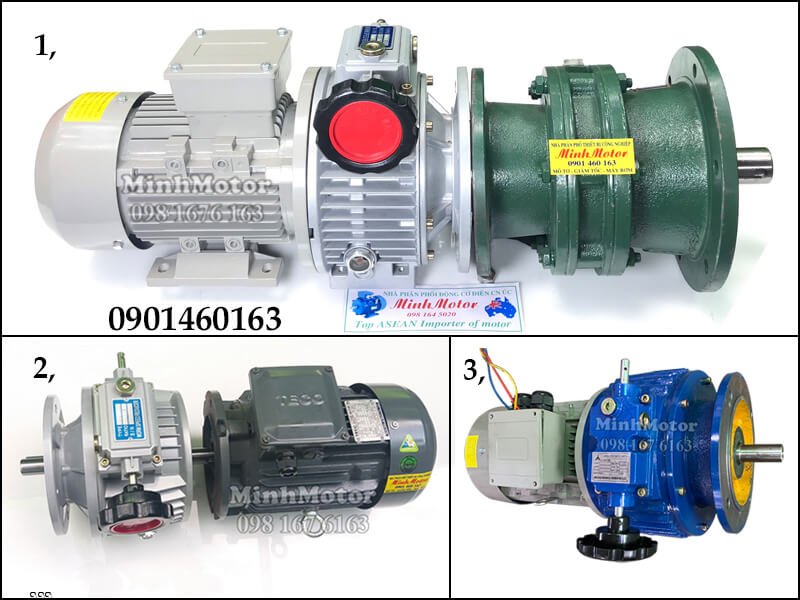

Dưới đây là motor giảm tốc mặt bích biến đổi tốc độ cyclo, ảnh 1 và 3 là motor công nghệ Úc, ảnh 2 là động cơ Teco Đài Loan liền điều tốc cơ
7) Mô tơ giảm tốc lò nướng
Là loại chuyên dùng cho lò bánh lò quay thịt và lò ấp trứng, lò sấy nông sản
Mô tơ giảm tốc lò nướng có công suất: 40W đến 400W
Tốc độ thường dùng là: 250W
Đường kính cốt thông dụng: 22 mm
8) Động cơ giảm tốc có phanh

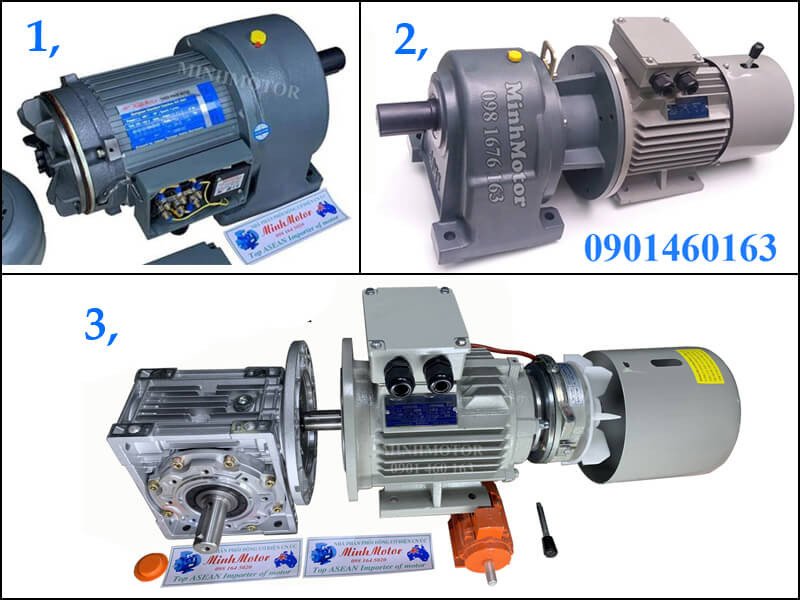

Motor giảm tốc có phanh, điện DC 1 chiều, công dụng là ngừng truyền động ngay sau khi tắt điện mà không tạo thêm lực quán tính. Cấu tạo gồm động cơ điện có phanh gắn hộp giảm tốc, hoặc đầu giảm tốc có thắng nối vào hộp cực điện motor.

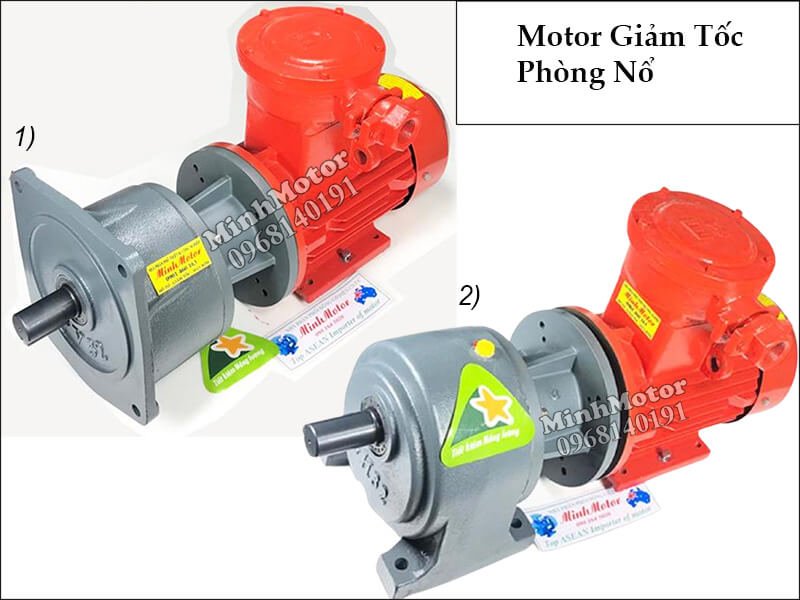

9) Động cơ liền hộp số phòng nổ
Động cơ liền hộp số phòng nổ có cấu tạo gồm động cơ điện phòng nổ YB3 hoặc YB2 gắn với các hộp số giảm tốc có ratio tỉ số truyền 1/3 tới 1/200.

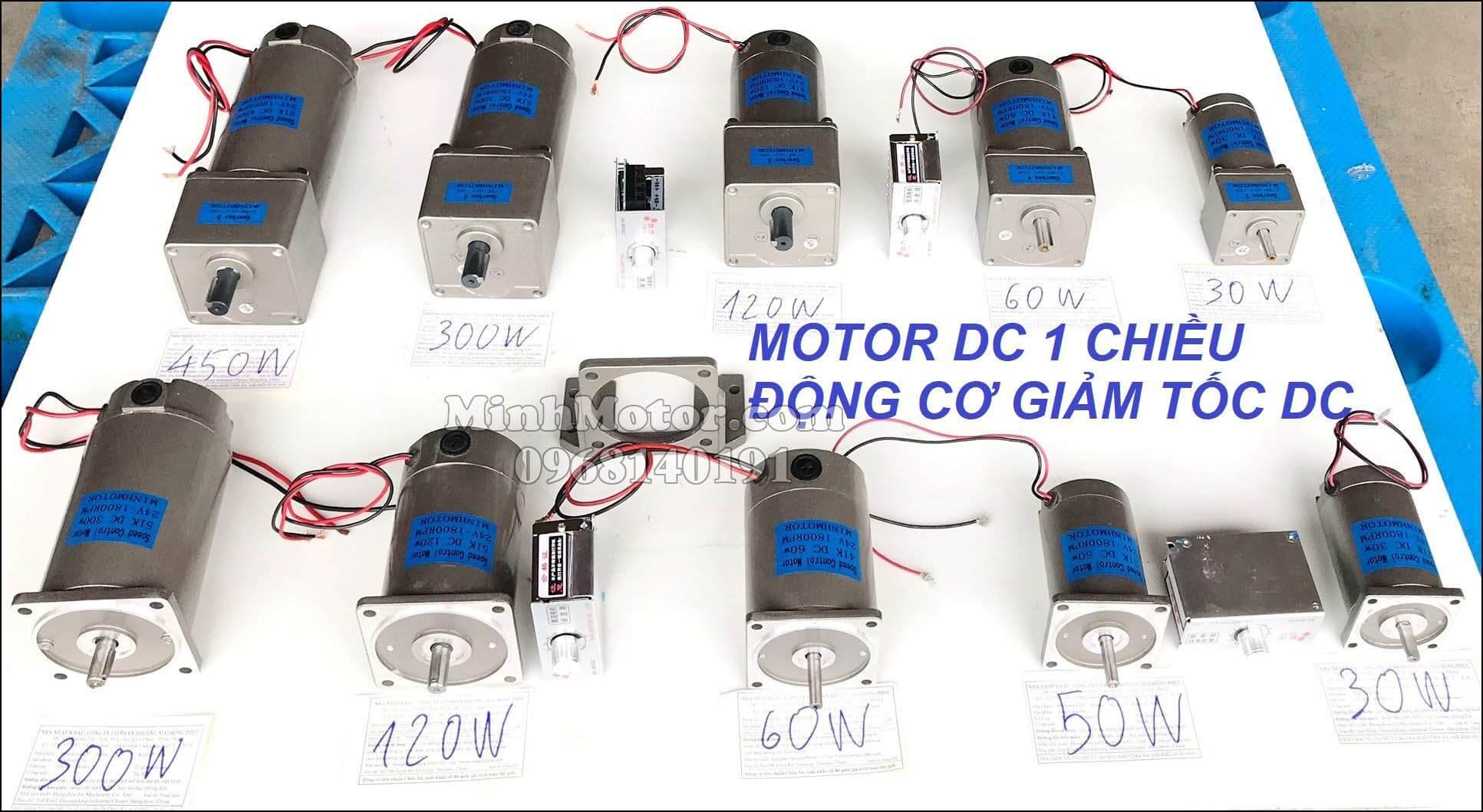

10) Động cơ liền hộp số 24v 1 chiều
Động cơ liền hộp số 24v có các công suất phổ biến: 30W, 50W, 60W, 120W, 300W, 450W
Tốc độ giảm từ 10, 20 , 30 , 40 , 50, 60 lần
Điện áp 12v, 24v
11) Động cơ liền hộp số DC
Động cơ liền hộp số DC có điện áp 1 chiều 12v 24v. Tốc độ khoảng 1110 vòng phút tới 2360 vòng phút tùy theo điện áp. Tính năng của động cơ giảm tốc DC là hiệu điện thế nhỏ nên không bị giật điện, rất an toàn, kích thước nhỏ lắp vào các cỗ máy diện tích hẹp.

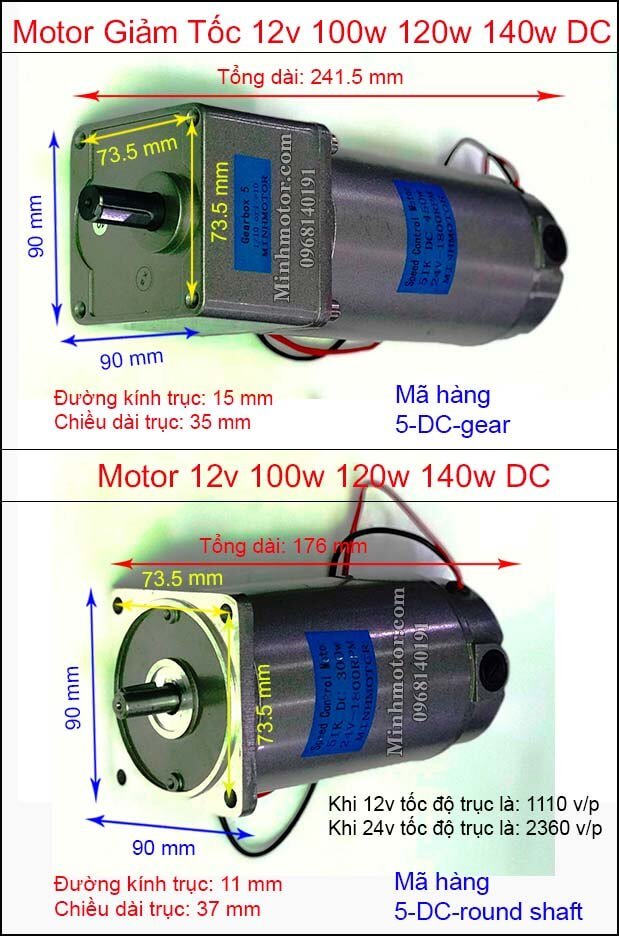

Động cơ giảm tốc Dc có công suất phổ biến từ 15w đến 300w, đường kính trục tông dụng từ 8 – 22 mm, ví dụ bản vẽ 100W 120W 140W có thông số kỹ thuật như sau:
